REGULADOR VOLTAJE (AVR)

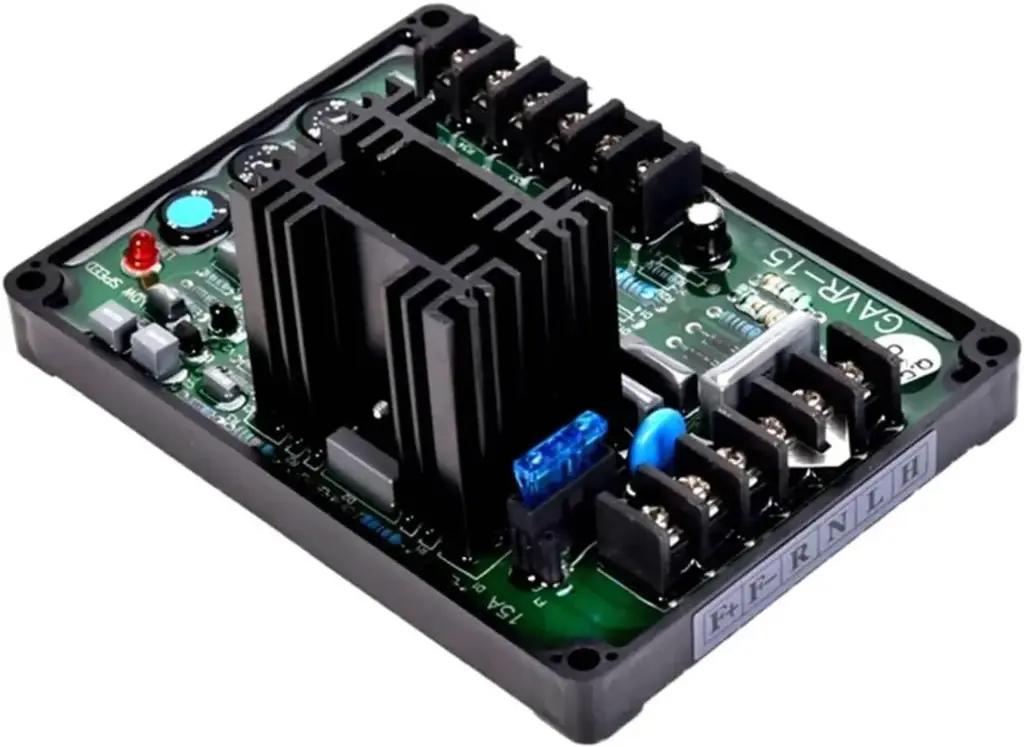

REGULADOR VOLTAJE GAVR-15
Especificaciones técnicas principales
Entrada de detección (Sensing Input):
- Voltaje: 220 V – 400 V AC (fase única, 2 cables) desde el alternador para medir la tensión real de salida.
Entrada de alimentación (Power Input):
- Voltaje: 180 V – 260 V AC (fase única, 2 cables) para alimentar internamente el AVR.
Salida de excitación:
- Voltaje: máximo 90 V DC (a 240 V AC de entrada).
- Corriente de salida: 6 A continuo y hasta 12 A intermitentes por 10 s para responder a cambios bruscos de carga.
Regulación y rendimiento:
- Regulación de voltaje muy precisa: típicamente <±0.5 % (con motor gobernado al 4 %).
- Ajuste externo de voltaje: ±7 % mediante potenciómetro.
- Tiempo de arranque suave: rampa de excitación en ~3 s al inicio para reducir picos.
Protección y características adicionales:
- Protección de baja frecuencia: reduce la salida si la frecuencia cae por debajo de valores seguros (por ejemplo, ~47 Hz en 50 Hz o ~57 Hz en 60 Hz).
- Supresión de interferencias electromagnéticas (EMI) internas para evitar ruido y perturbaciones.
- Filtrado térmico y robusto diseño compacto, con capacidad de operar en rangos de temperatura desde muy bajos hasta altos.
