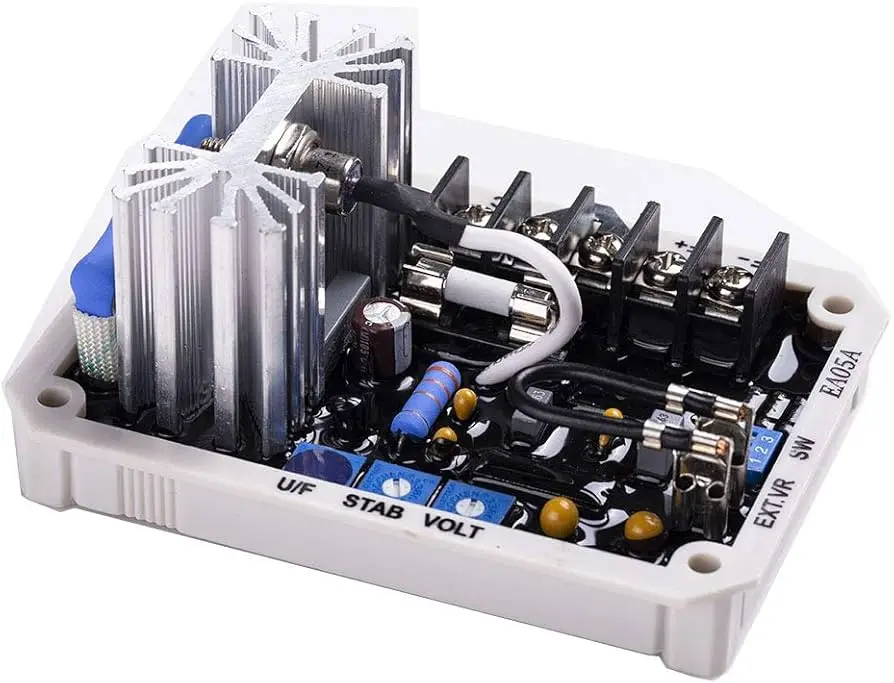

REGULADOR VOLTAJE (AVR)
REGULADOR VOLTAJE UNIVERSAL MCPHERSON POWER (B-C) INPUT: 100V-300VAC - SENSING (A-C) INPUT: 220/380/440VAC - OUTPUT: 85VDC 5A, EA05A / ADVR054 / SS053
Especificaciones Técnicas Clave
Entrada de detección (Sensing Input):
- Puede detectar voltajes de 220 V / 380 V / 440 V AC en configuraciones monofásicas, lo que permite adaptarse a diferentes tipos de generadores industriales o comerciales.
- Esta entrada es donde el AVR “lee” el voltaje real que produce el generador para determinar cómo debe regularlo.
Entrada de alimentación (Power Input):
- Soporta un rango amplio de voltaje de 100 V a 300 V AC, lo que hace este regulador universal y versátil para varias potencias y sistemas eléctricos.
- Esta entrada es la que alimenta internamente el AVR para que funcione correctamente
Salida de excitación (Output):
- Provee hasta 85 V DC con una corriente de hasta 5 A en uso continuo, lo que es adecuado para excitar el campo del alternador.
- Esta salida se conecta al devanado de campo del generador para ajustar la generación de energía y mantener el voltaje estable.
Precisión y respuesta:
- Ofrece una regulación de voltaje muy precisa (usualmente mejor que ±0.5 % cuando el motor tiene gobernanza estable).
- Incluye protección interna contra interferencias electromagnéticas (EMI) y diseño de control rápido para responder a cambios de carga sin grandes fluctuaciones.
Protecciones integradas:
- Under Frequency Protection: Protege contra caídas de frecuencia (velocidad de rotación del generador) disminuyendo la excitación cuando sea necesario.
- Soft Start Ramp: Hace que la excitación se incremente suavemente al arrancar, reduciendo picos de corriente.
